Ontwerp houten geodetische koepels

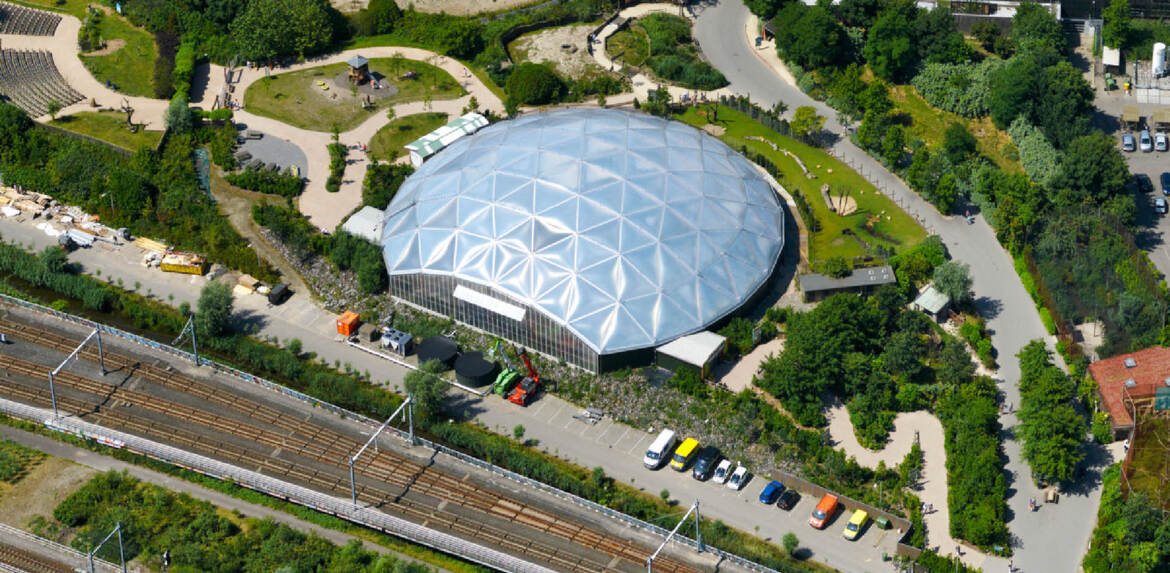

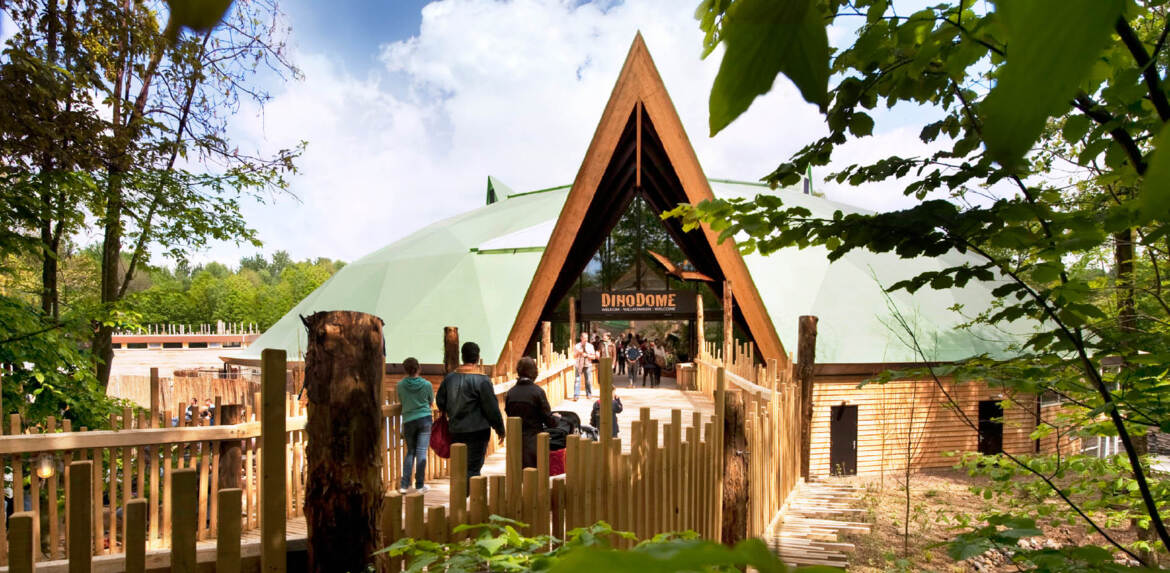

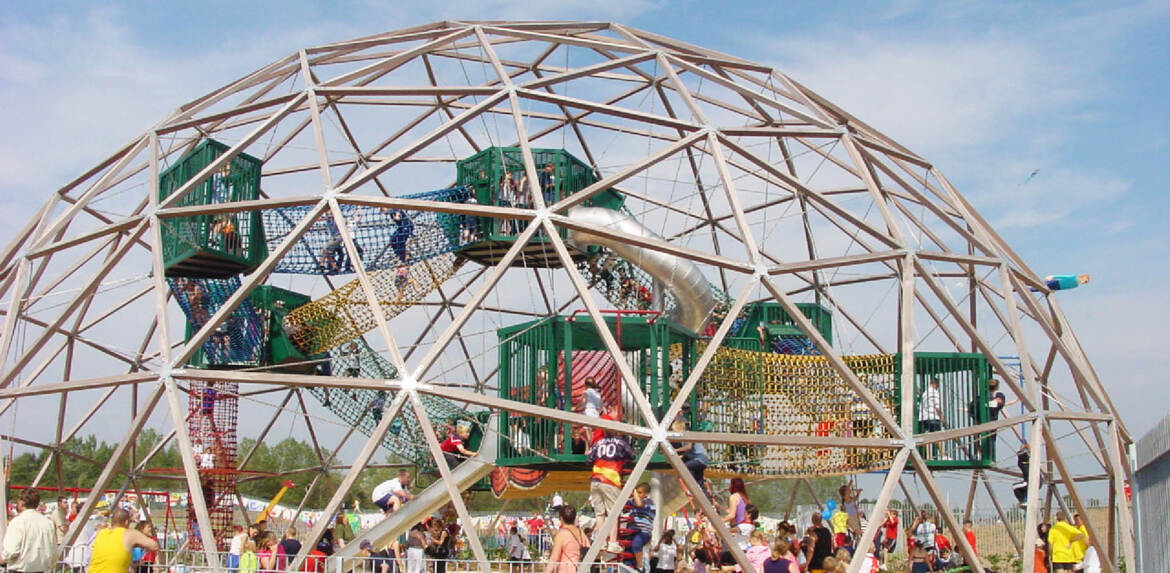

Eén van de specialismen van Arc2 architectuur is de toepassing van houten geodetische koepels in het ontwerp. In samenwerking met Adviesbureau Lüning, toonaangevend op het gebied van engineering van technische houtconstructies, zijn in binnen- en buitenland reeds diverse geodetische koepelprojecten gerealiseerd, waaronder DinoDome voor GaiaZOO Kerkrade, Amazonica Dome voor Diergaarde Blijdorp in Rotterdam en speelkoepel PlayWorld in Bristol UK. De koepels zijn ontworpen volgens een fascinerend en duurzaam concept in natuurlijke materialen: GeoDomeDesign. Het efficiënte bouwsysteem van de geometrische constructie zorgt voor maximum aan volume met een minimum aan materiaal. Hier vloeien architectuur en constructie op een vanzelfsprekende wijze in elkaar over.

GeoDomeDesign Principes: een fascinerend concept!

Natuurlijke vorm: Het creëren van een volume met behulp van bolvormige constructies is een bekend principe in de natuur. Op deze wijze kan er immers een maximaal volume met een minimum aan materiaal worden gerealiseerd. Bij een geodetische verdeling wordt de bol verdeeld in driehoekige vlakken op een driedimensionale wijze. De geodetische geometrie is een natuurlijk vormprincipe;

Efficiënte geometrie: Een geodetische koepel heeft een geometrie die zorgt voor een gelijkmatige verdeling van het gebruikte bouwmateriaal wat resulteert in een optimale sterkte en stijfheid. Het is één van de meest efficiënte bouwsystemen om een grote ruimte te creëren. Deze efficiënte geometrie resulteert in een maximaal resultaat met de gebruikte materialen en (financiële) middelen;

Grote overspanning: De efficiënte geometrie van een geodetische koepel maakt een zeer geringe constructiehoogte mogelijk. Hierdoor is het mogelijk om ook grote overspanningen te maken. De constructiehoogte is ongeveer 1/200 deel van de overspanning. Zo is het mogelijk om een geodetische koepel met de onwaarschijnlijk grote diameter van 350 meter  te realiseren!;

Houten constructie: Bij het maken van een keuze voor het materiaal van een koepelconstructie scoort hout op een aantal punten hoog. Bij eenzelfde sterkte heeft hout hetzelfde gewicht als staal, maar een veel groter volume. Voor op druk belaste staven is dit een groot voordeel. Bij een juiste houtkeuze is weinig of geen onderhoud nodig;

Eenvoudig transport en snelle montage: Bij geodetische  koepels zijn de onderdelen relatief kort en licht, hetgeen transport en montage ten goede komt. De houten staven en stalen connectors worden in Nederland geproduceerd en in containers naar de bouwplaats vervoerd. De koepelconstructie kan zonder steigers worden gemonteerd;

Milieuvriendelijk en duurzaam: De geodetische koepels zijn zeer milieuvriendelijk en duurzaam door de lage milieubelasting bij de productie: het hout met fsc-keur is een product dat groeit in duurzaam beheerde bossen zonder de energie en grondstoffen van de aarde uit te putten. De extreem efficiënte constructie in bolvorm zorgt ervoor dat er met een minimum aan materiaal en energie een maximum aan volume wordt gerealiseerd. De bol houdt bovendien ook de warmte goed vast.


Referentie professionele opdrachtgevers

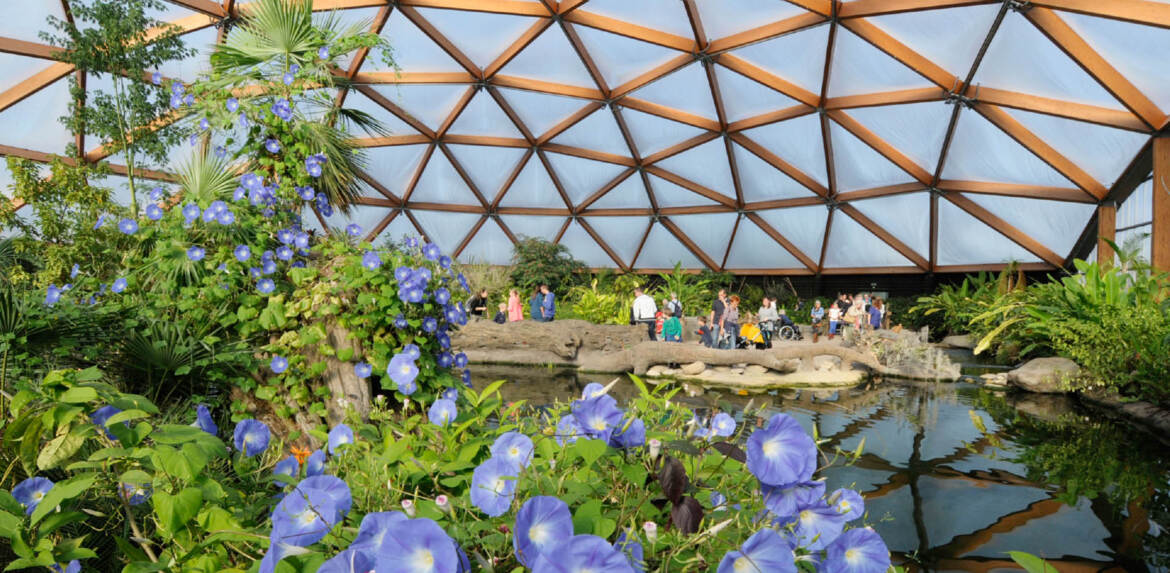

René Reusen, Diergaarde Blijdorp: ‘Amazonica is een tropisch biotoop. Daar maken we dus een buitensituatie binnen, zonder dat je de techniek wilt ziet. In eerste instantie dachten wij dat te doen met een kas. Dat is goedkoop, maar nadelen zijn dat de hoogte beperkt is en dat je heel veel pootjes nodig hebt voor het dak. Toen kwamen we bij GeoDomeDesign uit. Een heel natuurlijk aandoende hoge, houten koepel waar geen enkele kolom in staat. Bomen van 10 tot 12 meter passen er gewoon in! Dit was precies wat wilden. Gert-Jan de Jong van Arc2 architectuur had bovendien altijd een luisterend oor voor onze, toch wel eigenwijze, vraagstelling. En het bleek dat we hiermee ook redelijk binnen ons budget uitkwamen. Een ideale oplossing.’


Partner Adviesbureau Luning

GeoDomeDesign is een samenwerkingsverband tussen Emil Lüning van Adviesbureau Lüning en Gert-Jan de Jong van Arc2 architectuur. Emil Lüning (1947) is reeds lange tijd gefascineerd door het fenomeen geodetische koepels en heeft als houtconstructeur het door Buckminster Fuller ontwikkelde constructieprincipe vertaald in hout. Hiervoor heeft hij een nieuw knooppunt ontwikkeld die het mogelijk maakt om de koepels op een eenvoudige wijze te produceren en te monteren. Adviesbureau Lüning is reeds 30 jaar toonaangevend op het gebied van engineering van technische houtconstructies en geodetische koepels. Adviesbureau Lüning maakt ook alle productietekeningen voor de verschillende onderdelen van de koepel: de houten staven en de stalen knooppunten.
